Peças gráficas de projeto - Desenhos (LOE16.642/17)

ajuda

LM16.642/17
Art. 16. O pedido de Alvará de Aprovação deve ser instruído com:
(...)
II - peças gráficas do projeto simplificado assinadas por profissional habilitado, conforme estabelecido neste Código e decreto regulamentar;
(...)
Art. 17. As peças gráficas do projeto simplificado devem conter:
I - implantação da edificação;
II - planta baixa do perímetro de todos os andares;
III - corte esquemático;
(...)
§ 2º Ato do Executivo deve regulamentar a forma de apresentação e representação do projeto simplificado, de acordo com o porte e complexidade dos empreendimentos.

DM57.776/17
Art. 1º Este decreto regulamenta os procedimentos administrativos e executivos e fixa as regras gerais e específicas a serem obedecidas no projeto, licenciamento, execução, manutenção, utilização e fiscalização de obras, edificações, equipamentos, obras complementares, terraços e mobiliários, dentro dos limites dos imóveis em que se situam, nos termos do disposto na Lei n.º 16.642, de 9 de maio de 2017, que aprovou o Código de Obras e Edificações do Município de São Paulo - COE.
(...)
§ 2º Os modelos de projeto simplificado, quadros, legendas, documentos e declarações para instruir cada um dos pedidos de emissão de documentos de atividade edilícia de que trata o COE serão fixados mediante portaria da Secretaria Municipal de Urbanismo e Licenciamento - SMUL.
(...)
Art. 17. Nos pedidos de Alvará de Aprovação, além dos documentos previstos no artigo 16 do COE e no artigo 12 deste decreto, deverão ainda conter:
I - as peças gráficas do projeto simplificado necessárias para o perfeito entendimento do projeto, contemplando todos os elementos pertinentes à caracterização da obra, fixados em portaria;

Portaria SMUL 221/17
Anexo
CAPITULO 3
DOCUMENTAÇÃO ESPECIFICA
Seção 3.A - Alvará de Aprovação

3.A.3. Peças gráficas do projeto simplificado necessárias para o entendimento e caracterização do projeto, com folha de rosto no padrão Prefeitura, contendo quando for o caso:
3.A.3.1. Plantas baixas de todos os pavimentos, sem indicação da compartimentação interna e suas aberturas, devendo conter quando for o caso:
a) Informação das áreas computáveis e não computáveis de acordo com o PDE, LPUOS e COE;
(...)
d) Indicação do acesso de pedestres e veículos, demarcando extensão da guia rebaixada;
(...)
3.A.3.2. Corte vertical esquemático da edificação com todos os pavimentos, inclusive térreo, subsolos e ático, demonstrando:
(...)
b) Os muros de divisas e suas alturas;
c) O gabarito da edificação conforme LPUOS, as cotas de nível de todos os pavimentos e as alturas relativas ao cálculo de aeração e insolação; (...)

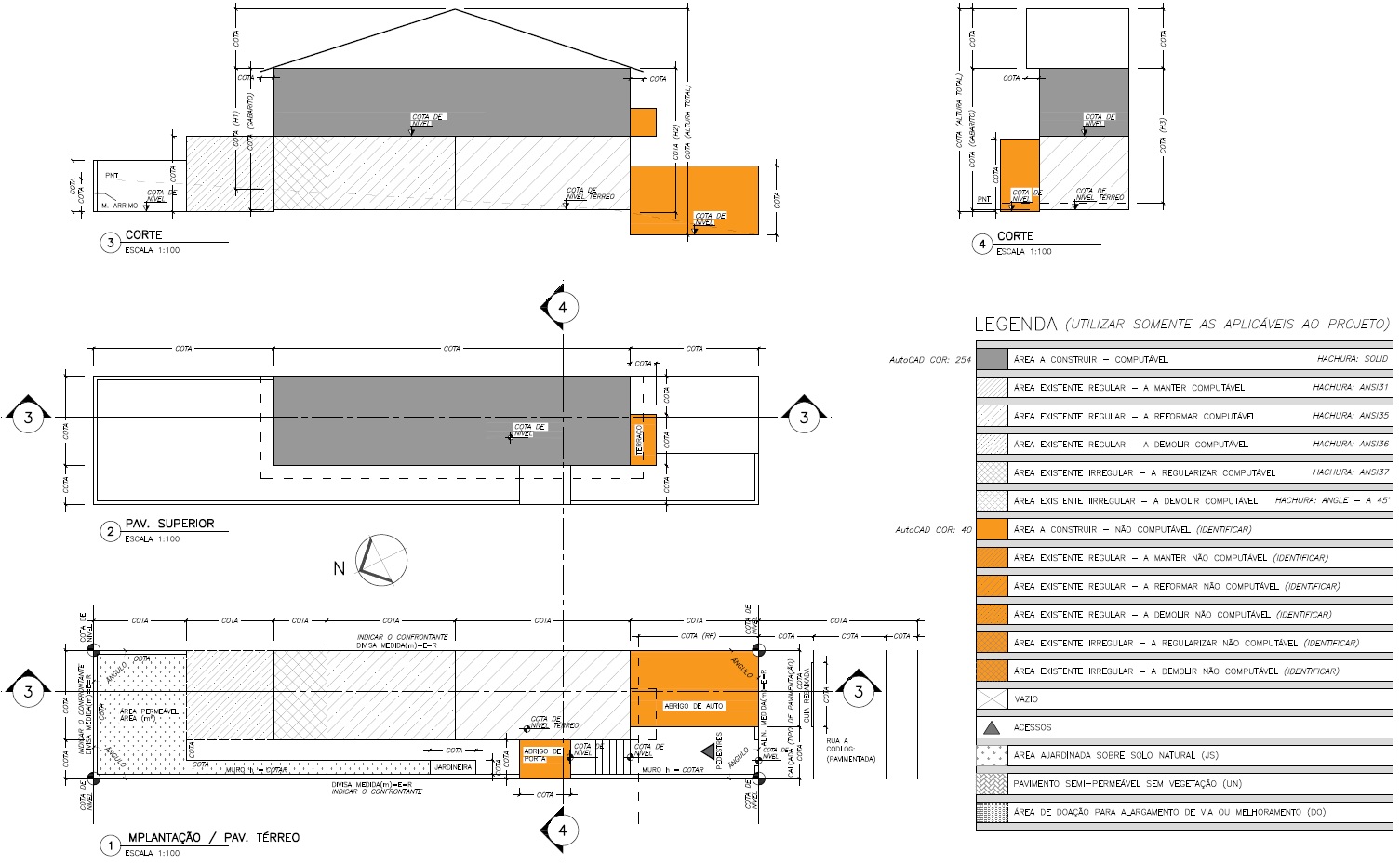

SLCe - PROJETO SIMPLIFICADO - MODELO (clique AQUI para a versão ampliada):

SLCe - Projeto simplificado - Modelo



Nota: desenhos em escala reduzida para orientação do projeto simplificado. As peças gráficas devem ser apresentadas na escala 1:100 os textos indicativos e números devem ser legíveis, de perfeita compreensão.

Portaria SMUL 221/17
Anexo
CAPÍTULO 6
DESENHOS ESQUEMÁTICOS DO PROJETO SIMPLIFICADO

Os modelos de desenhos são ilustrativos podendo ser adaptados em função das especificidades de cada projeto.
(...)

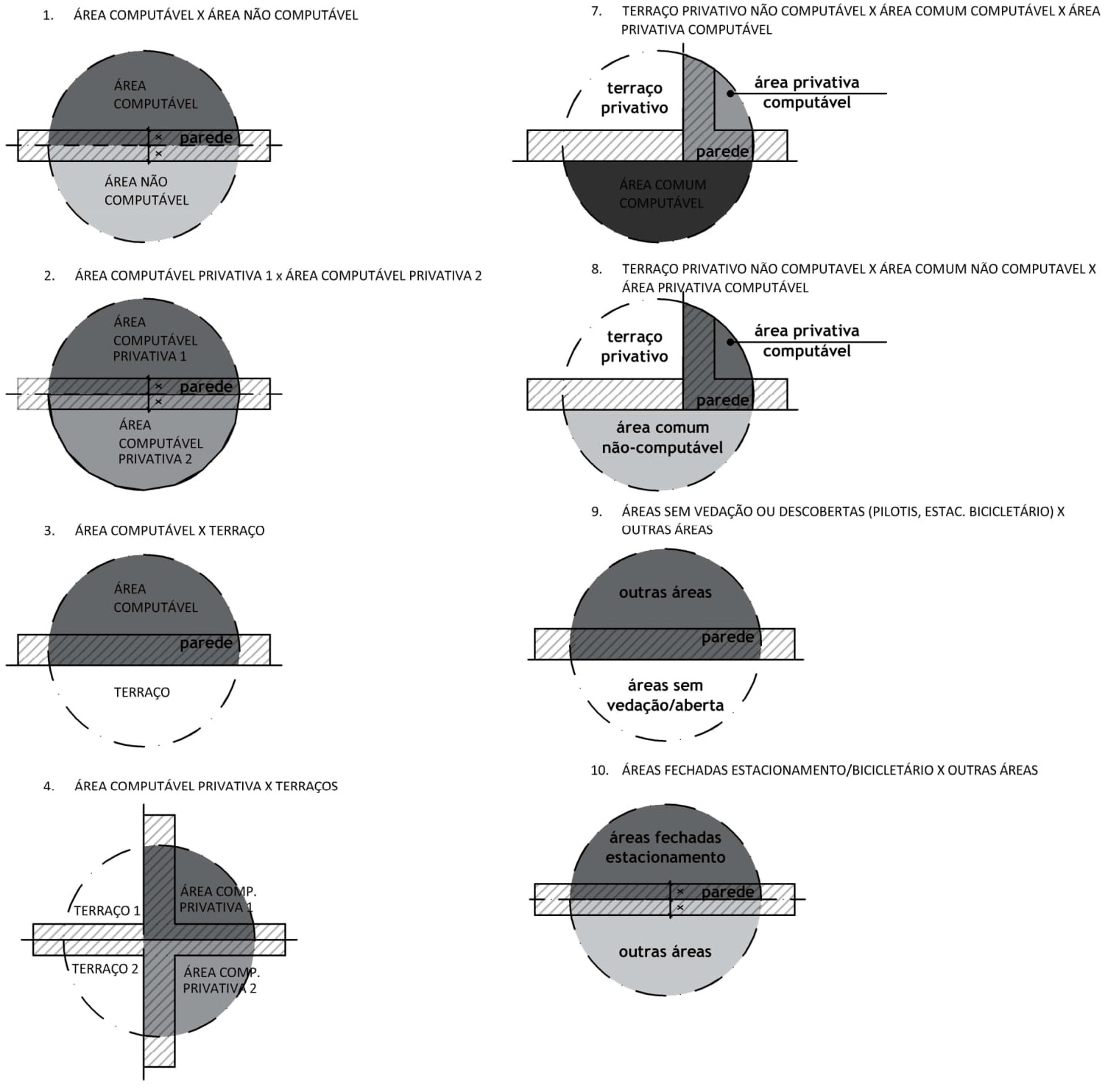

Critérios para cálculos de áreas

Portaria SMUL 221-17 - Critérios para cálculos de áreas
